| 國立台北科技大學光電工程系所 III-V族材料與元件實驗室 (III-V Group Materials & Devices Lab.) |
|||||||||||||||||
| 實驗室指導教授: 陳隆建教授 | |||||||||||||||||
| 實驗室位置: 光華館302室 | |||||||||||||||||
| 實驗室電話: (02)27712171轉4679 | |||||||||||||||||
| 實驗室簡介 | |||||||||||||||||
|
面臨溫室效應與能源短缺所帶來的衝擊,現今各國政府持續推動多項節能減碳措施,其中轉換節能照明(Green Switch)更成為首要檢視重點。發光二極體(LED)被譽為固態照明產業的明日之星,其中以III族氮化物半導體材料受到相當大的重視,相關的研究與發展也非常迅速,尤其是氮化鎵(GaN)材料,其利用結合氮化銦鎵(InGaN)藍、綠光與AlGaInP紅光等三原色混光結合或是激發藍光透過黃色螢光粉產生白光之發光二極體,且因發光效率與壽命,在製作技術日益增進情況下,已接近可取代傳統光源,且同時具有省能源、無毒性與符合環保需求的特點,亦廣範應用於日常生活中。除此,能源危機引發的問題也使得太陽能電池(Solar cell)廣受研究。因此,在材料研究漸趨成熟下,除了繼續研發新的化合物半導體之外,如光電材料基本特性、接面理論、發光及檢光元件、元件結構設計及構裝、元件的製程及應用也是本實驗室的發展重點。 |
|||||||||||||||||

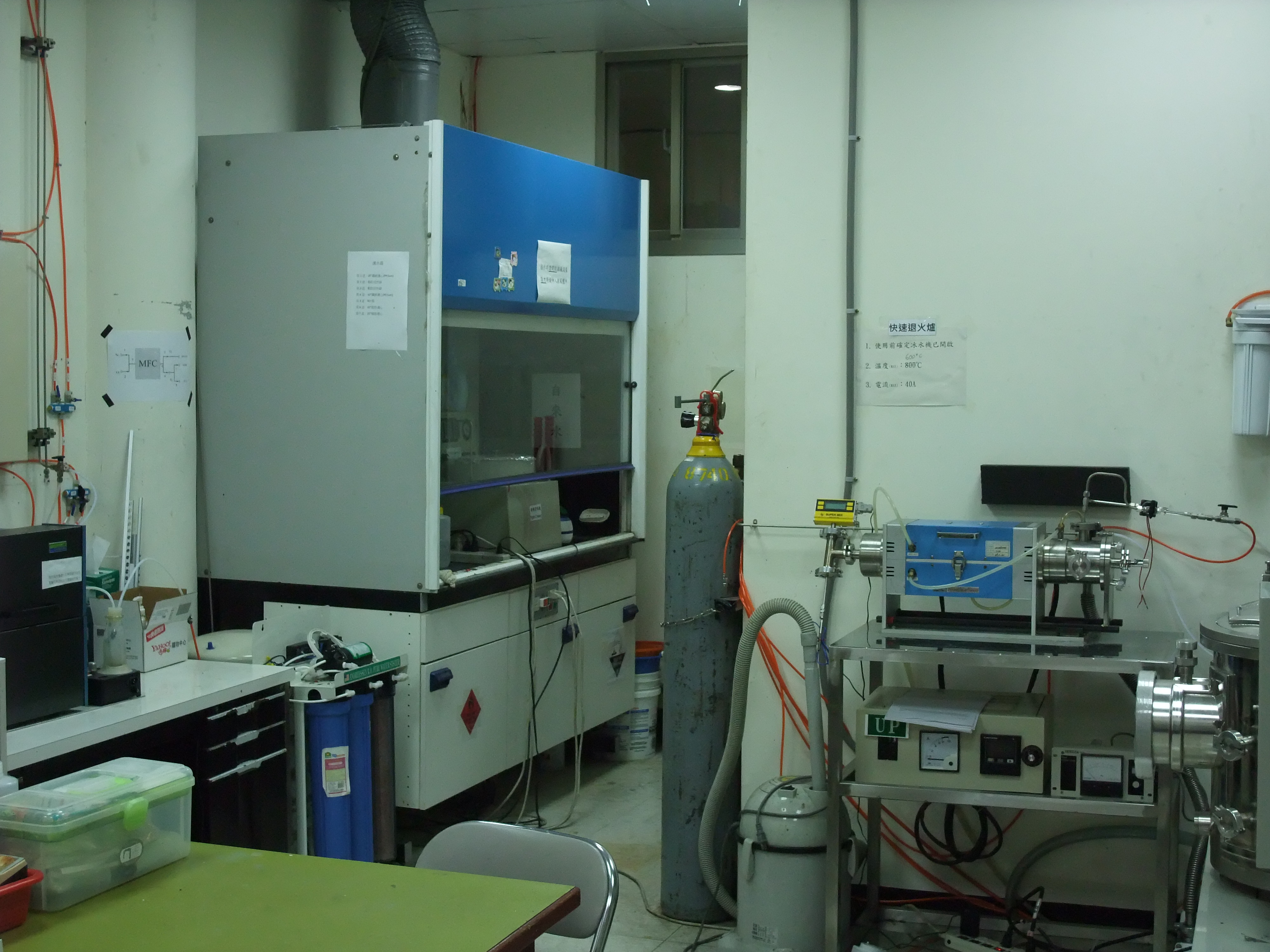

| 實驗室全景 | |||||||||||||||||
![]() |
![]() |
||||||||||||||||
| 研究領域 | |||||||||||||||||
|
1. 發光二極體(LED)研製 2. III-V族化合物半導體 3. II-VI族化合物半導體 3. 磊晶技術及製程 4. 光電元件量測技術 5. 太陽能電池(Solar cell)研製 |
|||||||||||||||||
| 研究計劃 | |||||||||||||||||
|
1. 石墨烯材料的熱電光特性之研究及其覆晶式氮化鎵系發光二極體之應用 國科會 100/08/01~101/07/31 2. 太陽能電池實作培訓班-財團法人光電科技工業協進會 100/01/01~100/12/31 3. 掺錳氧化鋅自旋注入和磁光倍增效應之研究與光電元件之開發 國科會 99/08/01~100/07/31 4. 太陽能電池實作培訓班-財團法人光電科技工業協進會 99/01/01~99/12/31 5. 非均向性奈米結構氧化鋅/氮氧化銦/鉛菁混合型太陽能電池之研製 國科會 98/08/01~99/07.31 6. MnZnO薄膜在GaN發光二極體的自旋注入特性之研究 國科會98/07/01~99/02/28 7. 輕便型有機太陽能電池- 國防部軍備局生產製造中心第204廠 98/05/21~98/10/02 8. 非均向性氧化鋅系柱狀薄膜在氮化鎵發光二極體應用之研究 國科會 97.08.01~98/07/31 9. 銀/氧化鋅參雜氧化銦反射式歐姆電極在氮化鎵發光二極體之應用 國科會 96/11/01~97/10/31 10. 新型液相化學沉積法成長氮化硼銦及太陽能電池和發光二極體之研製 國科會 95/08/01~96/07/31 11. 金屬奈米粒子對氮化鎵系發光二極體歐姆電極之應用 國科會 95/05/01~96/04/30 12. 以反應磁控濺鍍技術成長氮化銦及氮化銦太陽能電池之研製 國科會 94/08/01~95/07/31 13. 光譜儀相關應用與開發 宏明科技股份有限公司 93/11/01 14. 以高溫磁控濺鍍沉積技術成長三五族氮化物半導體及其元件之研製(II) 國科會 93/08/01 15. 以高溫磁控濺鍍沉積技術成長三族氮化物半導體及其元件之研製(I) 國科會 92/08/01 16. 以光增強化學蝕刻技術研製之氮化鎵發光二極體 國科會 91/12/01 |
|||||||||||||||||

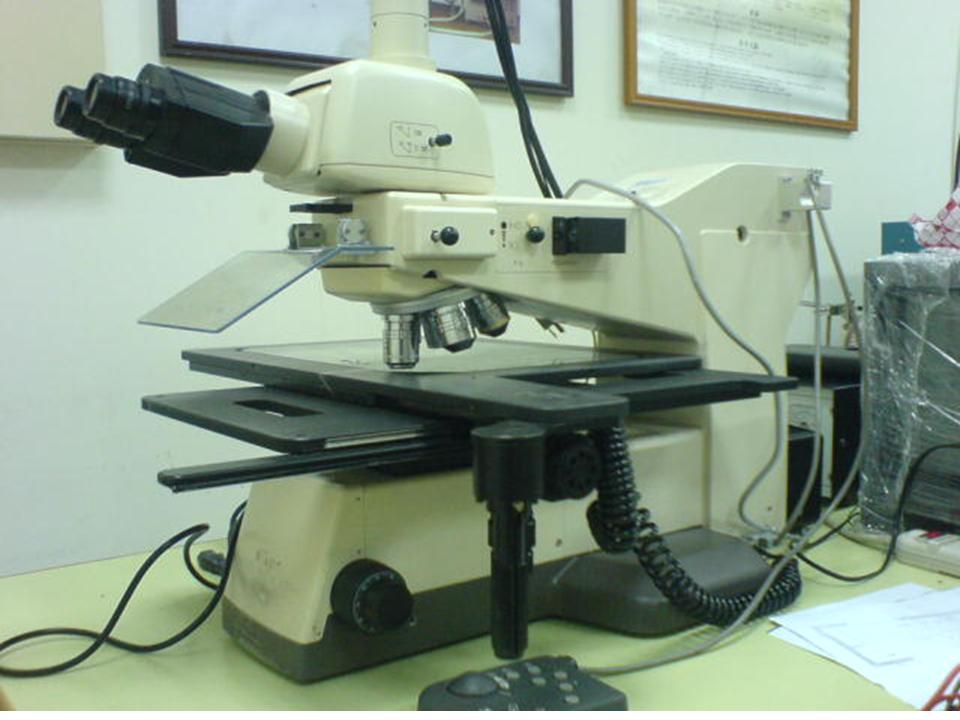

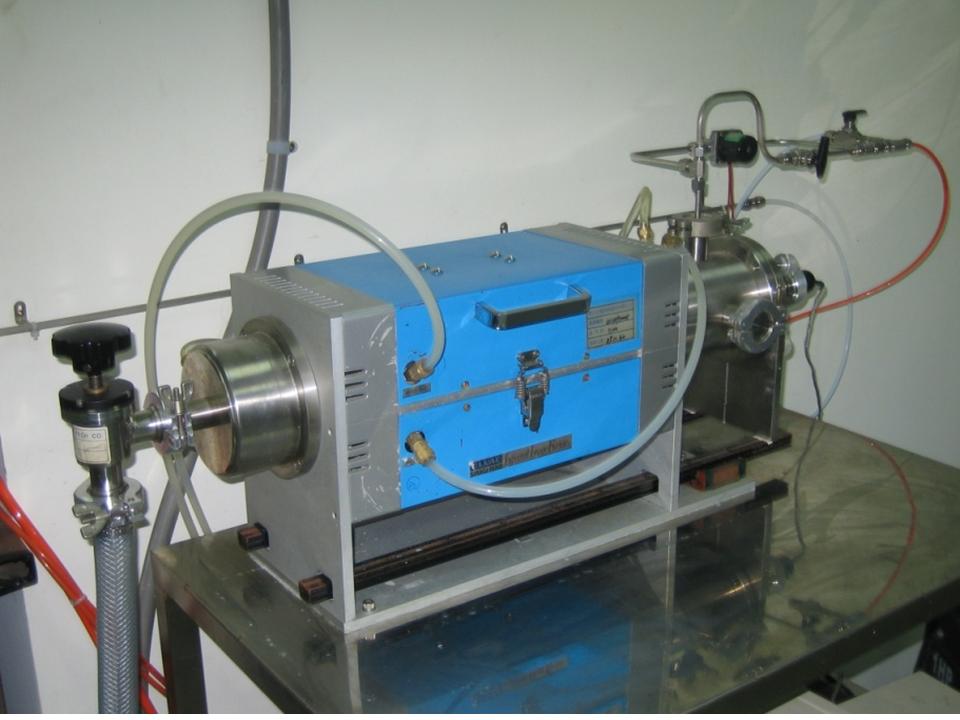

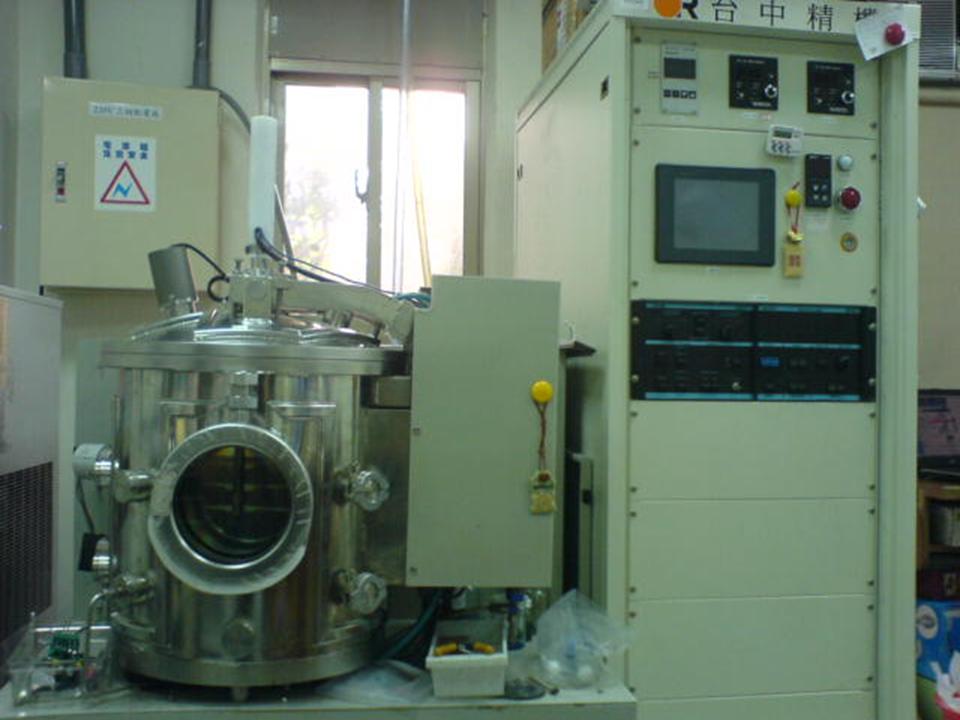

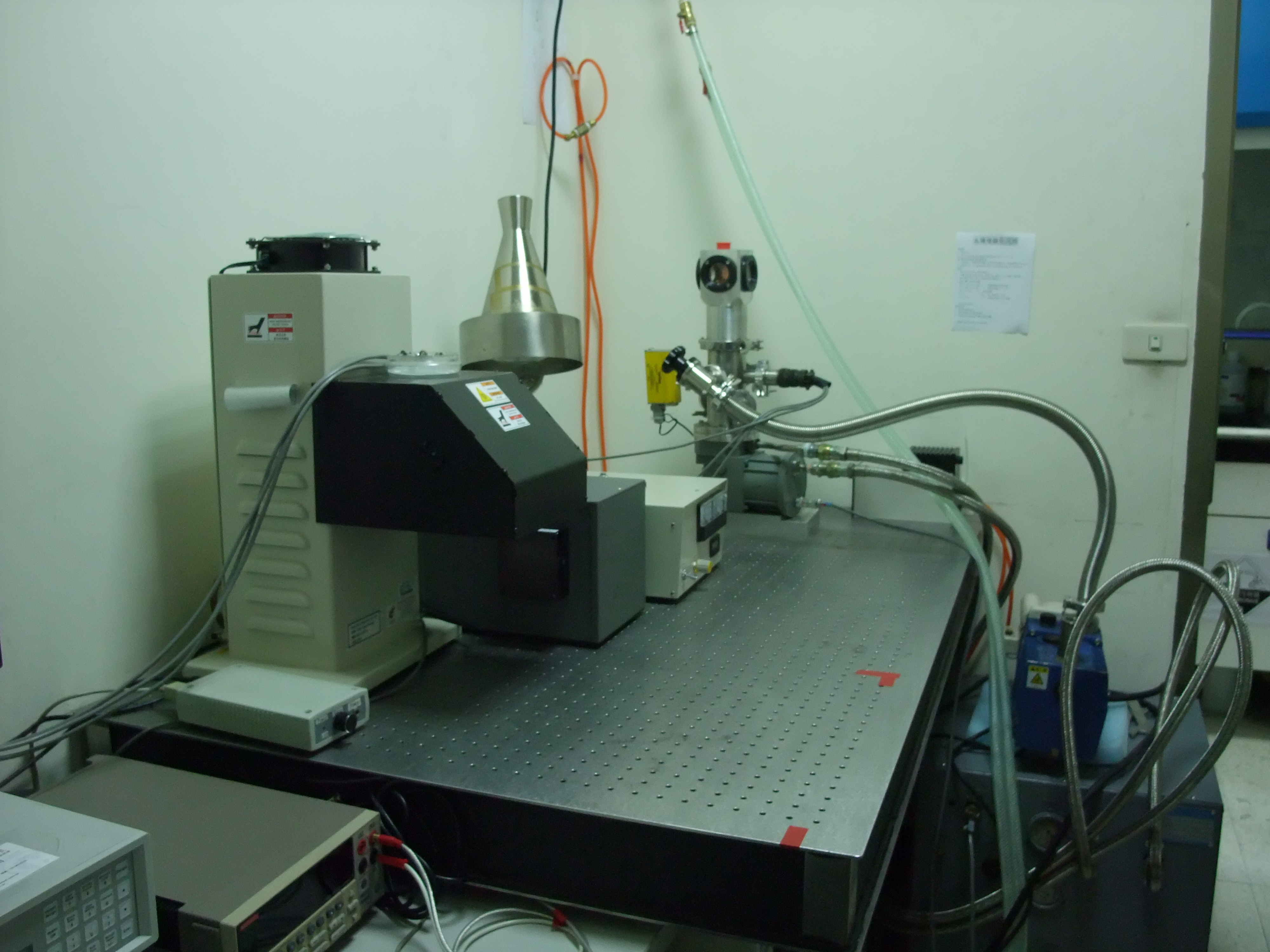

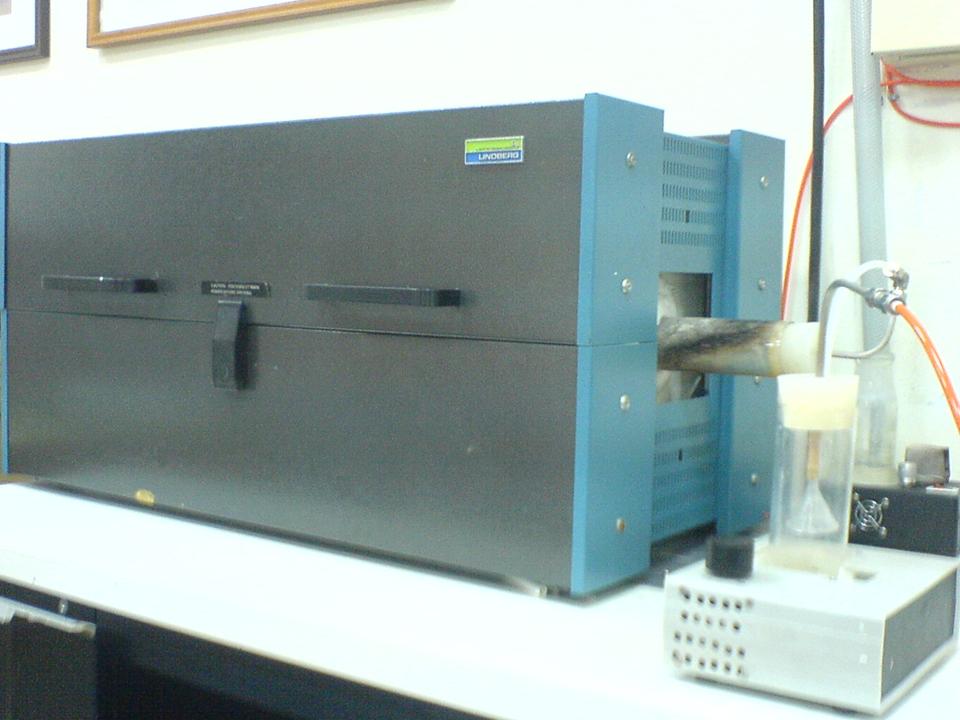

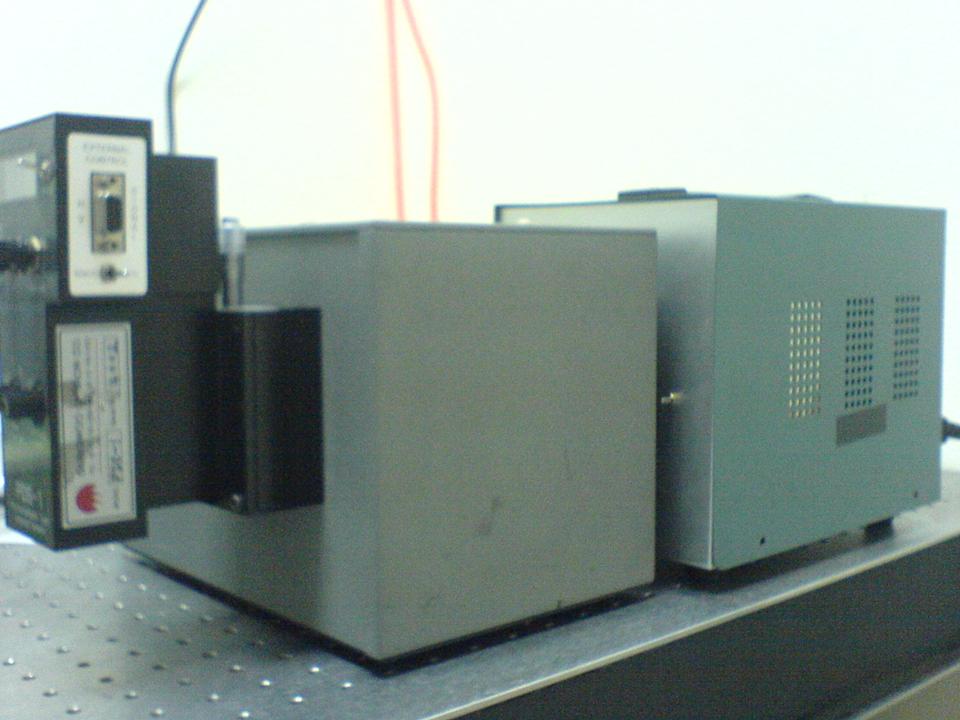

| 實驗室儀器設備 | |||||||||||||||||
|
|||||||||||||||||
| 實驗室具代表性研究論文 | |||||||||||||||||
|
1. C. C. Chen, L. C. Chen, Hybrid photovoltaic device based on nanoporous GaAs by using Ag metal-assisted nanoscale lithography, J. Electrochem. Soc. 158 (2011) H1293-1296. (SCI, 2010 MATERIALS SCIENCE, COATINGS & FILMS, Impact Factor: 2.427, Rank: 1/18) 2. L. C. Chen, C. H. Tien, W. C. Liao, A phosphor-free white light-emitting diode using In2O3: Tb transparent conductive light converter, J. Phys. D: Appl. Phys. 44 (2011) 165101 (SCI, 2010 PHYSICS, APPLIED, Impact Factor: 2.105, Rank: 31/116) 3. L. C. Chen, C. C. Wang, Photovoltaic Solar Cells Using Organic Materials on Nanoporous Silicon Substrates Prepared by Metal-Assisted Nanoscale Lithography, J. Electrochem. Soc. 157, (2010) H405-7 (SCI, 2009 MATERIALS SCIENCE, COATINGS & FILMS, Impact Factor: 2.241, Rank: 1/17) 4. L. C. Chen, C. H. Tien, C. S. Mu, Effects of spin-polarized injection and photo-ionization of MnZnO film on GaN-based light-emitting diodes, Opt. Express 18, (2010) 2302-8. (SCI, 2009 OPTICS, Impact Factor: 3.278, Rank: 3/71) 5. L. C. Chen, M. I. Lu, Magneto-optical multiplication effects in ZnO/SiO2/Si photodiodes, Scripta Materialia 61, (2009) 781-4. (SCI, 2008 METALLURGY & METALLURGICAL ENGINEERING, Impact Factor: 2.887) 6. L. C. Chen, C. C. Chen, Y. T. Sung, Y. Y. Hsu, Oblique-angle sputtering effects on characteristics of nanocolumnar structure anisotropic indium tin oxide films, J. Electrochem. Soc. 156, (2009) H471-4. (SCI, 2008 MATERIALS SCIENCE, COATINGS & FILMS, Impact Factor: 2.437) 7. L. C. Chen, C. K. Wang, J. B. Huang, L. S. Hong, A Nanoporous AlN layer patterned from anodic aluminum oxide and its application as a buffer layer in GaN-based LED, Nanotechnology 20, (2009) 085303. (SCI, 2007 ENGINEERING, MULTIDISCIPLINARY, Impact Factor: 3.310, Rank: 2/67) |
|||||||||||||||||
| 實驗室成員 | |||||||||||||||||
|
博士班學生 ★96級博士班 田青禾 ★97級博士班 陳正強 王萬煒 ★99級博士班 吳家任 ★100級博士班 林文瑋
研究所學生 ★99碩二 王雅欣 蔡文芳 江旻學 呂思緯 黃建中 ★100碩一 邱冠齊 陳義和 林義峰 邱崇安 |
|||||||||||||||||
